Cómo montar una placa base en el PC ordenador

Montar una computadora usted mismo puede parecer una empresa más difícil de lo que cabría esperar. Sin embargo, con un poco de paciencia y mucha atención es una operación al alcance de todos que, entre otras cosas, no requiere ninguna habilidad técnica particular.

Aquí, por lo tanto, después de elegir la placa base y la carcasa de su PC nueva o vieja, todo lo que tiene que hacer es montar la placa base en la computadora siguiendo lo que se describe en este sencillo artículo.

Cómo montar una placa base en la PC

  1. primero obtenga un destornillador Phillips y / o ranurado con punta magnetizada;
  2. ahora, toque un radiador o los bordes metálicos de la caja con ambas manos, o mejor aún colóquese una pulsera o guantes especiales antiestáticos, de manera que descargue la electricidad estática de su cuerpo; luego, coloque el estuche sobre una superficie que sea posiblemente sólida, bien iluminada y a una altura que le permita moverse con facilidad. Ahora coloque el estuche en posición horizontal con la parte frontal hacia usted y el lado izquierdo hacia arriba, luego desatornille el panel lateral del estuche y déjelo a un lado. Dependiendo del caso elegido, esta última operación puede realizarse en cualquier caso directamente con las manos o con un simple destornillador;
  3. junto con su caso, también debería haber encontrado una serie de espaciadores de latón: EspaciadoresLuego atornilla con tus manos o con un destornillador todos los espaciadores necesarios en correspondencia con los orificios indicados en el manual de instrucciones de tu placa base. Si no puede encontrar esta información en el manual de instrucciones de su placa base, coloque momentáneamente la placa base en el estuche para verificar la correspondencia entre los orificios colocados en la placa base y los colocados en el estuche, con el fin de comprender cuántos y qué espaciadores serán necesidad de atornillar
  4. Después de haber atornillado todos los espaciadores necesarios, proceda a quitar la tapa metálica de la carcasa e inserte la que se suministra con su placa base. Al hacer esto, preste atención a la dirección del bisel, recordando que los conectores de audio de colores siempre van hacia abajo, e intente insertar el bisel en la carcasa presionando ligeramente los bordes desde el interior de la carcasa hacia afuera. Además, coloque las pequeñas bridas que sobresalen unos 90 ° para que no tenga ningún problema al montar la placa base:Bridas de máscara
  5. ahora retire la placa base del paquete agarrándola posiblemente de donde no hay componentes electrónicos e insértela en la carcasa prestando especial atención mientras la inclina con los puertos hacia el bisel:Placa base insertadaLuego verifica que los espaciadores de latón, previamente atornillados en la carcasa, se correspondan perfectamente con los orificios de la placa base. Una vez colocada la placa base sobre los espaciadores de latón, primero inserta y aprieta un tornillo con las manos, para evitar que la placa base se mueva momentáneamente, y luego todos los tornillos restantes necesarios atornillándolos bien, pero sin exagerar, con un destornillador especial:Fijación de placa base

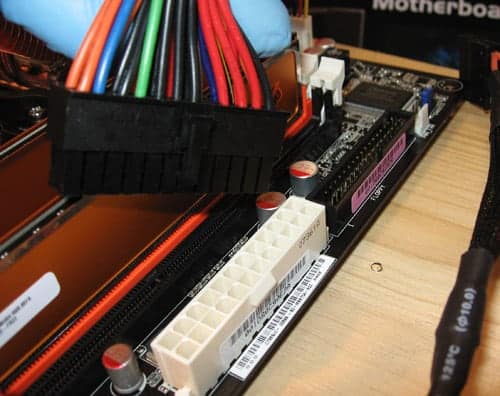

  6. si ya tienes montada la fuente de alimentación en la carcasa, en este punto también tendrás que conectar el cable para poder alimentar la placa base, fácilmente reconocible gracias a su gran tamaño, en la conexión adecuada que suele situarse en el borde de la placa base. la placa base cerca de las ranuras de memoria RAM. Al insertar este cable grande, trate de prestar mucha atención a la dirección de inserción (según el caso, este cable podría dividirse en un conector de 20 + 4 pines por razones de compatibilidad con versiones anteriores). Sin embargo, para facilitarle las cosas, recuerde que el pequeño gancho de plástico del conector grande Molex siempre debe mirar hacia afuera:Fuente de alimentación de la placa base

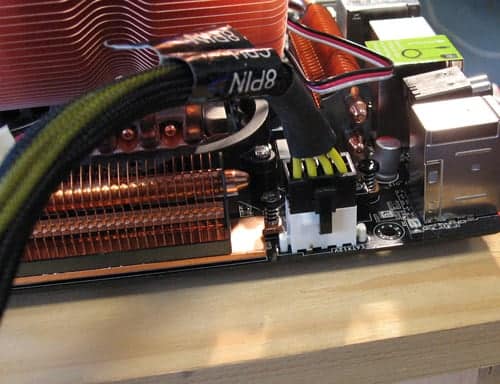

  7. Además del cable de alimentación de 20 o 24 pines, nuevamente si ya tienes instalada la fuente de alimentación en la carcasa, ahora también tendrás que conectar un segundo cable más pequeño, de 4 u 8 pines dependiendo de la placa base, que servirá como un fuente de alimentación adicional para su procesador. En este caso, la conexión en la placa base generalmente se encuentra cerca del enchufe de la CPU:Fuente de alimentación del procesador

Cables de alimentación de caja o pines

Una vez instalada físicamente la placa base en la PC, lo único que tienes que hacer es conectar los distintos cables de alimentación de la carcasa, a veces también llamados pines, que son los cables que vienen del panel frontal de la carcasa y que te permiten encender y resetear el ordenador, para gestionar los leds de la carcasa y / o disco duro, así como utilizar uno especial vocero integrado (este último, a través de uno o más pitidos, se utilizará para señalar el inicio normal de la computadora, así como cualquier problema técnico):Cables de alimentación de la caja

Para conectar estos cables sin errores, simplemente siga las instrucciones del manual de instrucciones de su placa base (a veces incluso en la propia placa base) con cuidado, asegurándose de orientar los cables con el texto hacia afuera (de todos modos no pasa nada. Poniéndolos con el texto hacia hacia adentro), recordando también que el cable blanco es siempre el negativo, y que no le pasa nada a la placa base si comete un error al conectar estos cables.

Para facilitar la conexión de dichos cables, en los paquetes de las placas base modernas normalmente también puede encontrar un pequeño adaptador, llamado Conector Q en el caso de ASUS, que permite alinear los distintos cables de alimentación sin necesidad de conectarlos directamente a la placa base:

Conector Q

USB, FireWire, audio, eSATA y cualquier otro puerto

Después de conectar los distintos cables de alimentación de la carcasa, todo lo que tienes que hacer es conectar los cables del USB, FireWire, audio (AC97 y / o HD Audio), puertos eSATA y cualquier otro cable que te permita alimentar la parte delantera o trasera. puertos de algunos hogares.

Nuevamente, para hacer estas conexiones correctamente, tendrá que volver a consulta el manual de instrucciones de tu placa base, ya que tendrás que hacer coincidir el color del cable con el mismo color del conector en cuestión presente, con muchas abreviaturas, en la propia placa base. Por ejemplo, los cables USB suelen tener un conector azul claro…

USB celestial

… o un conector negro:

USB negro

Los cables FireWire son de color rojo, mientras que los de audio suelen ser de color amarillo. Sin embargo, estos colores no siempre se respetan, así que intenta informarte adecuadamente a través del manual de instrucciones de tu placa base.

Finalmente, preste atención al hecho de que los contactos faltantes se utilizan para evitar insertar el cable en cuestión en la dirección incorrecta, de lo contrario, también podría correr el riesgo de dañar seriamente la placa base.

En este punto, sin embargo, finalmente debería haber entendido cómo montar una placa base en la PC.
